烧结钕铁硼强磁的磁性究竟从何而来?如何对它进行充磁?充磁方向如何选择?
烧结钕铁硼材料的磁性主要来源于其易被磁化的晶体结构,在外界强磁场的作用下可获得极高的磁性,并且外磁场消失后它的磁性不会因此消失,所以“充磁“是烧结钕铁硼材料获得磁性的关键一步。在烧结钕铁硼材料的生产和制备过程中,充磁是成品交付前的最后一步,但在磁粉压型成毛坯时就已经决定了钕铁硼毛坯的磁场取向,即将来的充磁方向。
磁场取向
磁性材料分为各向同性磁体和各向异性磁体两类。各向同性磁体任何方向的磁性能都相同,能任意吸在一起;各向异性磁体在不同方向上磁性能会有不同,能获得最佳磁性能的方向称为磁体的取向方向。一块方形的烧结钕铁硼磁铁,只有取向方向磁场强度最大,另外两个方向磁场强度要小很多。
磁性材料在生产过程中有取向工艺的话就是各向异性磁体,烧结钕铁硼一般都用磁场取向成型压制,那么就是各向异性了,因而在生产前需要确定取向方向,即将来的充磁方向。粉末磁场取向是制造高性能钕铁硼的关键技术之一。(粘接钕铁硼有各向同性的也有各向异性的)
充磁方向及方法
充磁是将烧结钕铁硼永磁体沿磁场取向方向施加磁场,逐渐增加磁场强度使之达到技术饱和状态的过程。

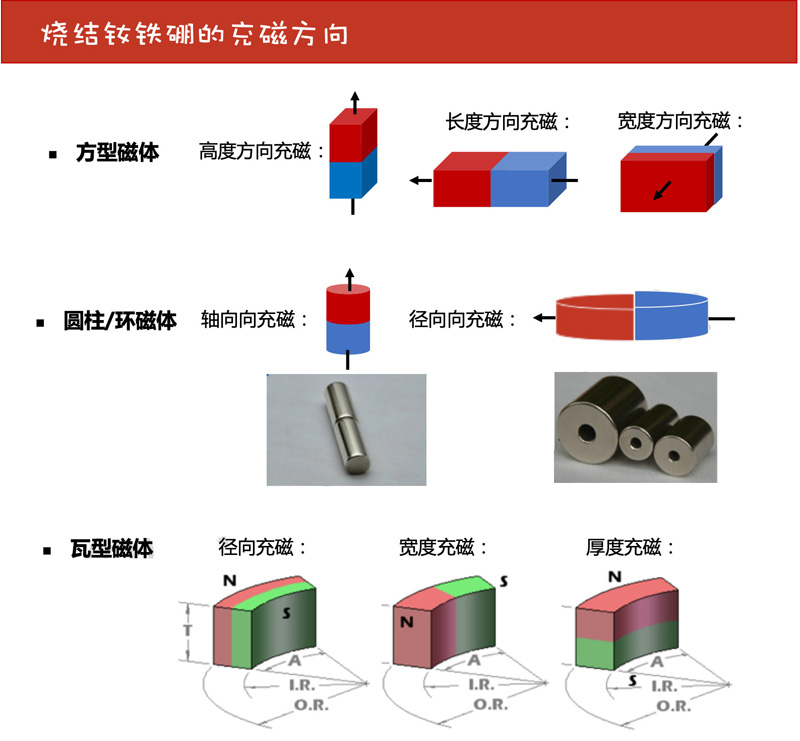

烧结钕铁硼一般有方型、圆柱、圆环、瓦型等几种形态,接下来我们就说说他们各自的充磁方向。

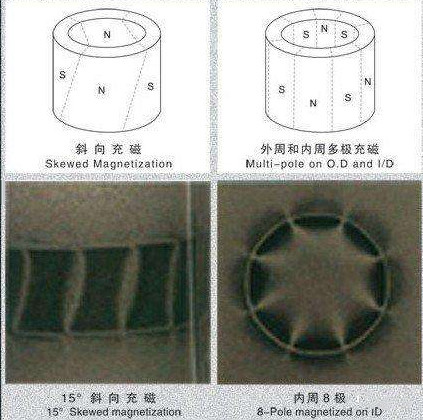

除了上述普通单极充磁外,烧结钕铁硼还可根据实际需要进行多极充磁,即充磁后在一个平面上可呈现多个N,S极。因采用特殊设计的规格尺寸及极头的充磁夹具,会产生额外的充磁夹具费用。
(多级充磁,图片来源于网络)

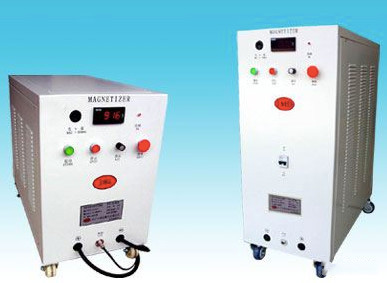

充磁机是对磁性材料或磁性器件磁体进行磁化充磁的工具,通过它向需要被充磁的钕铁硼产品施加磁场。如果充磁的磁场达不到技术饱和磁场,则永磁体的剩磁Br和内禀矫顽力Hcj均达不到应有数值。
(充磁机,图片来源于网络)
那么充磁机的能量怎么确定呢?首先根据磁化产品磁体的尺寸,充磁方向,确定充磁工装的大小尺寸,然后计算工装中心磁场的大小,工装磁场的大小应该是磁体矫顽力的3-5倍,之后计算出磁化电流,根据电流和充磁机的电压确定充磁机的储能电容容量,最后确定充磁机的能量。
充磁基本原理是把要充磁的可带磁性物体放在有直流电通过的线圈所形成的磁场里,方式主要有直流充磁和脉冲充磁两种,技术细节我们以后再讲。
